Tính Tải Trọng Gió Vách Mặt Dựng Nhôm Kính Chuẩn Kỹ Thuật

Một cơn bão có thể biến vách kính mặt dựng thành mối nguy hiểm trên cao nếu tải trọng gió bị tính thiếu. Ngược lại, tính dư quá nhiều lại khiến chi phí nhôm, kính, bát neo đội lên không cần thiết. Trong bài viết này, PSWINDOW sẽ giải thích chi tiết cách xác định tải trọng gió cho mặt dựng, các thông số ảnh hưởng, cách kiểm tra thanh nhôm, kính, bát neo và keo theo tải gió, giúp các chủ đầu tư am hiểu khi làm việc với bên nhà thầu, đảm bảo chất lượng công trình. Mời quý khách cùng tham khảo!

Tải trọng gió lên vách kính mặt dựng là gì?

Tải trọng gió vách mặt dựng nhôm kính là áp lực hoặc lực hút do gió tác động vuông góc lên bề mặt mặt dựng, đo bằng kN/m² hoặc daN/m².

Mặt dựng nhôm kính là kết cấu bao che mỏng và nhẹ, không tự chịu lực cho công trình. Vì vậy, gần như toàn bộ lực gió phải truyền theo một “đường đi” nhất định: kính → gioăng/keo → thanh nhôm ngang và đứng → bát neo → kết cấu bê tông hoặc thép. Chỉ cần một mắt xích trong chuỗi này yếu hơn tính toán, cả hệ mặt dựng sẽ hỏng ở điểm yếu nhất.

Gió gây ra 2 trạng thái tải cần kiểm tra riêng:

• Gió đẩy (áp lực dương): ép kính và khung vào phía trong, thường xuất hiện ở mặt đón gió. Trường hợp này thường quyết định độ dày kính và độ võng của thanh nhôm.
• Gió hút (áp lực âm): kéo kính và khung ra phía ngoài, phổ biến ở mặt khuất gió, vùng góc nhà, mép mái và đỉnh tòa nhà. Lực hút thường quyết định khả năng chịu nhổ của bát neo, khả năng giữ kính của nắp ép hoặc keo kết cấu.

Ngoài ra, còn có tải gió dao động (rung, xung động theo từng đợt gió giật) và tải gió cục bộ tại vùng góc - có thể lớn hơn đáng kể so với vùng giữa mặt đứng.

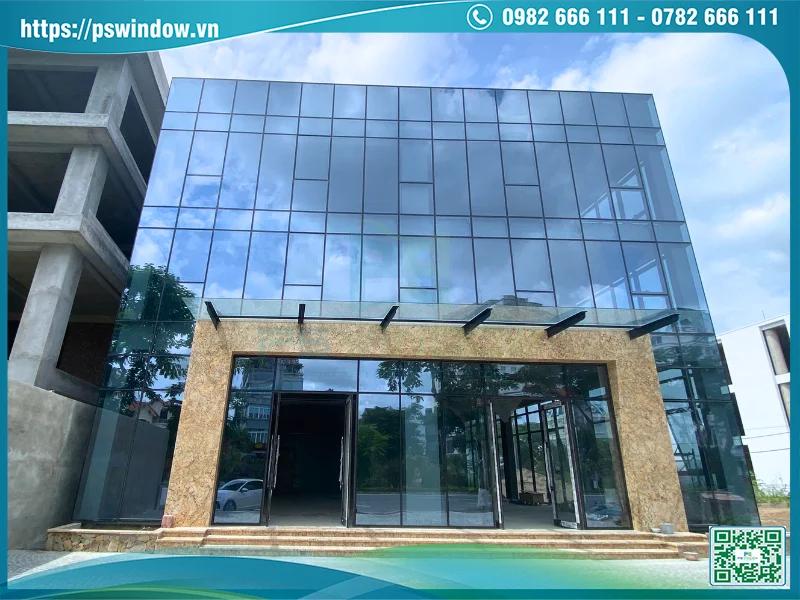

Căn cứ tiêu chuẩn để tính tải trọng gió

Tại Việt Nam, tải trọng gió được xác định theo tiêu chuẩn về tải trọng và tác động (TCVN 2737). Do tiêu chuẩn này đã được cập nhật qua các phiên bản, cần lưu ý:

• Xác nhận phiên bản áp dụng: hồ sơ thiết kế phải ghi rõ phiên bản tiêu chuẩn. Cách xác định áp lực gió cơ sở giữa các phiên bản có thể khác nhau, nên không nên lấy số liệu của công trình cũ để áp dụng cho dự án mới.
• Đối chiếu yêu cầu của chủ đầu tư: nhiều dự án (khách sạn, tòa nhà văn phòng hạng A, công trình có vốn nước ngoài) yêu cầu áp dụng thêm tiêu chuẩn quốc tế, nên cần thống nhất tiêu chuẩn ưu tiên khi có điểm khác nhau.
• Nhà cao tầng và hình khối phức tạp: thiết kế có thể yêu cầu thử nghiệm hầm gió để xác định hệ số áp lực chính xác.

Trong thử nghiệm hiệu năng mặt dựng, các phương pháp thường được tham khảo gồm ASTM E330 (thử tải kết cấu bằng chênh lệch áp suất), ASTM E283 (thử rò rỉ không khí), ASTM E331 và AAMA 501.1 (thử thấm nước).

>>> Tham khảo thêm: Các tiêu chuẩn kỹ thuật khi thi công vách mặt dựng nhôm kính.

Các yếu tố quyết định giá trị tải trọng gió

Giá trị tải gió không cố định. Nó là kết quả kết hợp nhiều yếu tố:

• Vùng áp lực gió: mỗi khu vực có giá trị gió cơ sở khác nhau. Vùng ven biển, vùng chịu bão thường có áp lực gió cao hơn nhiều so với vùng nội địa. Giá trị này được lấy từ bản đồ phân vùng gió trong tiêu chuẩn của dự án.

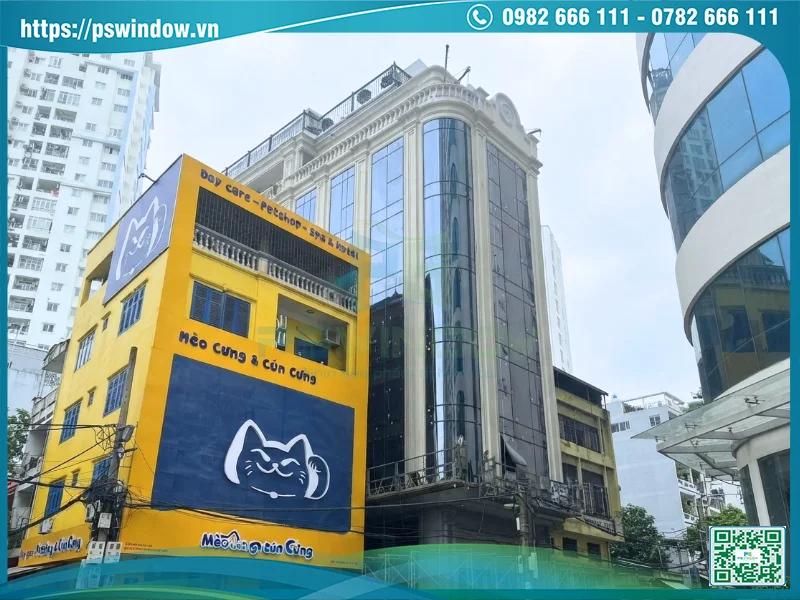

• Dạng địa hình: công trình ở khu đất trống, ven biển hoặc ven sông chịu gió mạnh hơn công trình nằm giữa khu đô thị dày đặc nhà cao tầng, vì vật cản (như các tòa nhà) làm giảm tốc độ gió gần mặt đất.
• Độ cao so với mặt đất: càng lên cao, gió càng mạnh. Do đó, cùng một mặt dựng, tầng thấp và tầng cao phải tính theo các giá trị khác nhau và thường chia mặt đứng thành nhiều đới chiều cao.
• Hình dạng công trình và hệ số khí động: mặt đón gió, mặt khuất gió, mặt bên, mái đều có hệ số riêng, quyết định gió đẩy hay gió hút và mạnh đến đâu.
• Vị trí cục bộ trên mặt dựng: vùng góc nhà, mép mái, đỉnh tòa nhà chịu áp lực cục bộ lớn. Thường mặt dựng được chia thành vùng giữa, vùng biên và vùng góc, mỗi vùng có một mức tải gió khác nhau.
• Hệ số độ tin cậy và tổ hợp tải: dùng để chuyển từ tải tiêu chuẩn sang tải tính toán, đảm bảo biên độ an toàn.

Về nguyên tắc, tải gió thiết kế được tạo thành từ tích của áp lực gió cơ sở, hệ số độ cao và địa hình, hệ số khí động và hệ số độ tin cậy. Từng hệ số lấy theo bảng của tiêu chuẩn đang áp dụng cho dự án.

Quy trình tính tải trọng gió cho mặt dựng nhôm kính

Bước 1: Thu thập dữ liệu công trình: Vị trí xây dựng (để xác định vùng gió), địa hình xung quanh, chiều cao tòa nhà, kích thước mặt đứng, hình khối, vị trí cửa mở, mái đua, hệ khung đỡ mặt dựng (khung bê tông hay khung thép).

Bước 2: Xác định áp lực gió tiêu chuẩn: Dựa trên vùng gió, dạng địa hình, độ cao và hệ số khí động theo tiêu chuẩn của dự án, rồi phân chia mặt đứng thành các vùng áp lực. Mỗi vùng có thể có giá trị gió đẩy và gió hút khác nhau.

Bước 3: Tính tải gió thiết kế: Nhân với các hệ số độ tin cậy và tổ hợp theo quy định, lấy giá trị bất lợi nhất giữa gió đẩy và gió hút cho từng cấu kiện.

Bước 4: Phân bố tải lên cấu kiện: Tải gió trên diện chịu tải của mỗi thanh đứng được quy về tải phân bố đều dọc thanh. Tải trên mỗi tấm kính được tính theo diện tích tấm và điều kiện kê đỡ.

Bước 5: Kiểm tra kính, thanh nhôm, bát neo, keo: Kiểm tra cả độ bền (ứng suất) lẫn độ võng. Nếu chưa đạt, điều chỉnh tiết diện nhôm, độ dày kính, khoảng cách thanh đứng hoặc cách bố trí bát neo, rồi tính toán lại.

Bước 6: Lập hồ sơ tính toán và triển khai shop drawing: Kết quả tính toán được đưa vào bản vẽ triển khai và bảng vật tư, làm căn cứ sản xuất, thi công và nghiệm thu.

>>> Xem thêm: Biện pháp thi công vách kính mặt dựng an toàn, bền vững nhất tại PSWINDOW.

Ví dụ minh họa cách tính thanh đứng (mullion)

Lưu ý: số liệu dưới đây là giả định để giải thích nguyên lý tính tải trọng gió vách mặt dựng nhôm kính, không dùng để thiết kế thực tế.

Giả sử tải gió thiết kế là 1,5 kN/m², khoảng cách giữa hai thanh đứng (bề rộng chịu tải) là 1,2 m, nhịp thanh đứng (khoảng cách hai điểm neo) là 3,6 m, sơ đồ tính là dầm đơn giản chịu tải phân bố đều.

• Tải phân bố lên thanh đứng: q = 1,5 × 1,2 = 1,8 kN/m.
• Mô men uốn lớn nhất: M = q × L² / 8 = 1,8 × 3,6² / 8 ≈ 2,92 kN·m. Giá trị này dùng để kiểm tra ứng suất: mô đun chống uốn của tiết diện nhôm phải đủ lớn để ứng suất sinh ra nhỏ hơn cường độ cho phép của hợp kim, đã tính hệ số an toàn.
• Độ võng cho phép: Với giới hạn phổ biến L/175, độ võng cho phép là 3600/175 ≈ 20,6 mm. Nhiều dự án yêu cầu chặt chẽ hơn khi dùng kính hộp hoặc kính lớn.
• Mô men quán tính tối thiểu: Từ công thức độ võng của dầm đơn giản chịu tải phân bố đều, với mô đun đàn hồi của nhôm khoảng 70.000 MPa, cần I ≥ khoảng 273 cm⁴. Đây là cơ sở chọn tiết diện: thanh có I nhỏ hơn mức này sẽ võng quá giới hạn dù chưa bị phá hoại.
• Phản lực tại gối (bát neo): R = q × L / 2 = 1,8 × 3,6 / 2 ≈ 3,24 kN mỗi đầu thanh. Với gió hút, đây là lực nhổ mà bát neo và bu lông cấy vào bê tông phải chịu, chưa kể hệ số an toàn.
• Giãn nở nhiệt: Nhôm có hệ số giãn nở khoảng 23,6 × 10⁻⁶/°C. Với thanh dài 3,6 m và chênh lệch nhiệt 50°C, thanh dài ra khoảng 4,3 mm. Vì vậy, liên kết thanh đứng phải có khớp trượt hoặc khe nối giãn nở, nếu không, ứng suất nhiệt cộng với ứng suất gió có thể gây cong thanh, nứt keo.

Kết quả cho thấy việc chọn thanh nhôm thường không do độ bền quyết định mà do độ võng.

Kiểm tra kính và các chi tiết liên kết

Kính

Độ dày và loại kính (kính cường lực, kính dán an toàn, kính hộp) được chọn dựa trên kích thước tấm, tải gió, điều kiện kê đỡ (kê bốn cạnh hay hai cạnh). Với kính hộp, tải gió được chia giữa hai lớp kính theo độ cứng của từng lớp. Tiêu chuẩn thiết kế kính quy định cả giới hạn ứng suất lẫn độ võng của kính, nên cần dùng phương pháp tính phù hợp thay vì chọn độ dày theo kinh nghiệm.

>>> Tìm hiểu thêm: Các loại kính mặt dựng được sử dụng phổ biến nhất hiện nay.

Thanh ngang

Thanh ngang chịu đồng thời hai loại tải: tải gió theo phương ngang và trọng lượng kính theo phương đứng, vì nó đỡ miếng đệm kính. Ví dụ, kính hộp 8 + 12A + 8 có hai lớp kính dày tổng cộng 16 mm, nặng khoảng 40 kg/m². Một tấm 1,2 × 1,8 m (2,16 m²) nặng khoảng 86 kg. Tải này đặt lên thanh ngang và phải được kiểm tra độ võng riêng theo phương đứng.

Bát neo và bu lông

Tính theo lực cắt (từ trọng lượng bản thân) và lực nhổ (từ gió hút). Phải kiểm tra không chỉ bu lông mà cả khả năng chịu lực của bê tông tại điểm neo, khoảng cách mép, chiều sâu neo. Với kết cấu cũ hoặc bê tông cấp thấp, cần thử kéo nhổ tại hiện trường.

Keo kết cấu (hệ ẩn khung, unitized)

Thiết kế bề rộng và độ dày mối keo để chịu ứng suất gió, đồng thời cho phép chuyển vị do co giãn nhiệt. Mối keo quá hẹp sẽ quá tải; mối quá dày sẽ giảm độ cứng và dễ biến dạng. Cần thử độ bám dính và độ tương thích giữa keo với nhôm, kính và gioăng trước khi thi công.

Chuyển vị của công trình

Khung nhà dịch chuyển dưới tải gió, tải trọng sàn và co ngót bê tông. Mặt dựng cần khe giãn nở, liên kết trượt để hấp thụ biến dạng này, tránh tình trạng khung nhà “kéo” kính và gây nứt.

>>> Xem ngay: Tiêu chuẩn nghiệm thu vách kính mặt dựng sau khi thi công.

Những sai lầm thường gặp khi tính tải trọng gió vách mặt dựng nhôm kính

• Dùng một giá trị gió chung cho cả công trình, bỏ qua vùng góc và mép có áp lực cục bộ lớn.
• Không xét gió hút, chỉ kiểm tra gió đẩy, dẫn đến bát neo và keo thiếu khả năng chịu lực nhổ.
• Sao chép tiết diện từ công trình khác, dù khác nhau về vị trí, độ cao và địa hình.
• Chỉ kiểm tra độ bền mà quên độ võng, khiến thanh võng lớn, kính nứt hoặc keo bị hở.
• Vật tư thực tế khác bản tính: nhôm mỏng hơn, kính giảm độ dày, bát neo nhỏ hơn. Đây là lỗi nghiêm trọng nhất và khó phát hiện sau khi lắp đặt.
• Bỏ qua giãn nở nhiệt và chuyển vị công trình, làm cho mặt dựng bị ứng suất phụ ngoài tính toán.
• Không thử nghiệm mẫu với công trình lớn hoặc có hình khối đặc biệt.

Khi nào nên thử nghiệm mẫu (mockup) và hầm gió?

Với công trình cao tầng, hình khối phức tạp hoặc yêu cầu khắt khe, nên xem xét:

• Thử hầm gió: dùng mô hình thu nhỏ của công trình và khu vực lân cận để đo áp lực gió thực tế, giúp thiết kế sát nhất với tình trạng thực tế, có thể giảm cả những vùng tính dư.
• Thử nghiệm mẫu mặt dựng (mockup): lắp một đoạn mặt dựng thực tế tại phòng thí nghiệm hoặc hiện trường, rồi thử tải kết cấu, rò rỉ khí và thấm nước. Các lỗi về chi tiết liên kết hay chống thấm được phát hiện trước khi sản xuất hàng loạt.

Chi phí thử nghiệm ban đầu nhỏ hơn rất nhiều so với chi phí sửa chữa hoặc thay thế mặt dựng đã lắp.

>>> Khám phá thêm: Quy trình thi công vách kính mặt dựng chuẩn kỹ thuật.

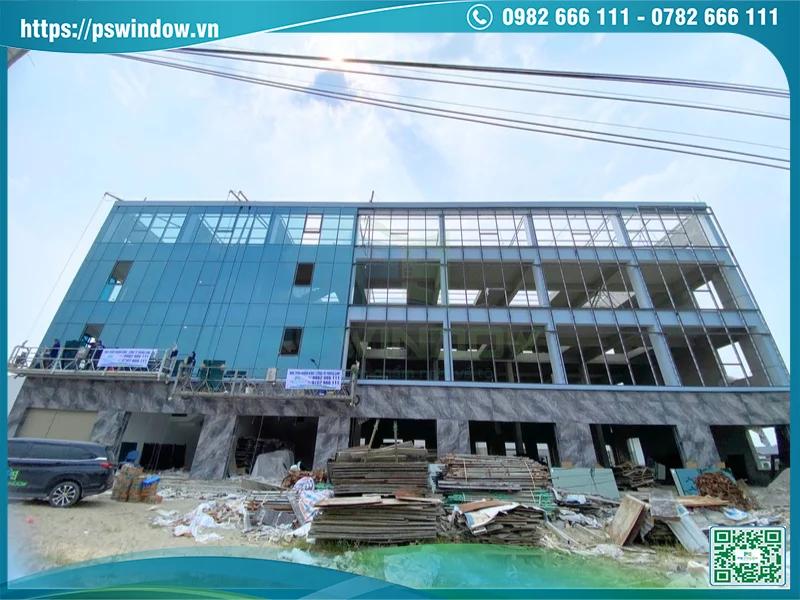

PSWINDOW - đơn vị thi công mặt dựng uy tín hàng đầu miền Bắc

PSWINDOW là nhà thầu nhôm kính đã có hơn 10 năm kinh nghiệm thi công hàng nghìn công trình cửa nhôm kính, vách kính mặt dựng trên khắp các tỉnh thành miền Bắc.

PSWINDOW cam kết:

• Thiết kế - tính toán kết cấu bài bản: tính tải gió, kiểm tra độ võng, độ bền, bát neo trước khi sản xuất.
• Vật tư chính hãng: nhôm mặt dựng hệ cao cấp (Xingfa, PMI, Maxpro…), kính đạt chuẩn phôi Hải Long/Việt Nhật, keo Dowsil, phụ kiện đồng bộ,... chính hãng 100%..
• Đội ngũ chuyên nghiệp: cán bộ kỹ thuật và thợ thi công lành nghề, giàu kinh nghiệm, được đào tạo thường xuyên, đảm bảo tiến độ, an toàn và thẩm mỹ tối ưu cho công trình.
• Dịch vụ trọn gói: từ khảo sát, thiết kế tới sản xuất tại nhà máy ở Mê Linh và thi công, nghiệm thu, bảo hành, mang tới giải pháp phù hợp cho mọi công trình.
• Giá thành hợp lý, báo giá minh bạch, tối ưu chi phí. Chính sách bảo hành dài hạn, bảo dưỡng miễn phí định kỳ, đảm bảo quyền lợi tối đa cho khách hàng.

Liên hệ tư vấn và báo giá miễn phí:

• Hotline: 0782 666 111 - 0982 666 111
• Văn phòng Hà Nội: Tầng 3, tòa Big Tower, 18 Phạm Hùng, Cầu Giấy
• Nhà máy: Tiền Phong, Mê Linh

Video nhà máy sản xuất nhôm kính PSWINDOW

Lời kết

Tính tải trọng gió vách mặt dựng nhôm kính là bước quan trọng trước khi thi công, đảm bảo an toàn và tiết kiệm chi phí sửa chữa sau này. Cần xác định rõ vùng gió, độ cao, vị trí cục bộ, kiểm tra cả độ bền lẫn độ võng, và đảm bảo vật tư thi công đúng như bản tính. Nếu quý khách đang tìm kiếm đơn vị thi công mặt dựng bài bản, chuyên nghiệp, hãy liên hệ ngay PSWINDOW qua hotline 0782 666 111 - 0982 666 111 để được tư vấn chi tiết và báo giá ưu đãi nhất!
